Od měchu ke vzdušnici: jak se staví varhany

Varhany jsou jediný nástroj, který se staví na míru konkrétnímu prostoru a znovu se dokončuje až na kůru. Barebro je nezávislý redakční projekt o varhanářské dílně — o tom, jak vzniká vzduchová cesta od měchu k noze píšťaly, jak se odlévá a strojí cínoolověný plech, proč menzura rozhoduje o barvě tónu a co obnáší intonace a ladění hotového nástroje.

Texty vznikají jako souvislý výklad řemesla, ne jako nabídka služeb. Popisujeme postupy, materiály a jejich chování v čase tak, aby jim rozuměl varhaník, kostelník i čtenář, který se k varhanám dostal poprvé.

Okruhy témat
  • Měchy, regulátory a tlak vzduchu
  • Vzdušnice zásuvková a kuželková
  • Slitiny cínu a olova, odlévání plechu
  • Strojení plechu a stavba kovových píšťal
  • Dřevěné píšťaly a jejich spoje
  • Menzura a její vliv na tembr
  • Jazykové rejstříky a jejich seřízení
  • Traktura mechanická a elektrická
  • Intonace na místě
  • Ladění a sezónní údržba

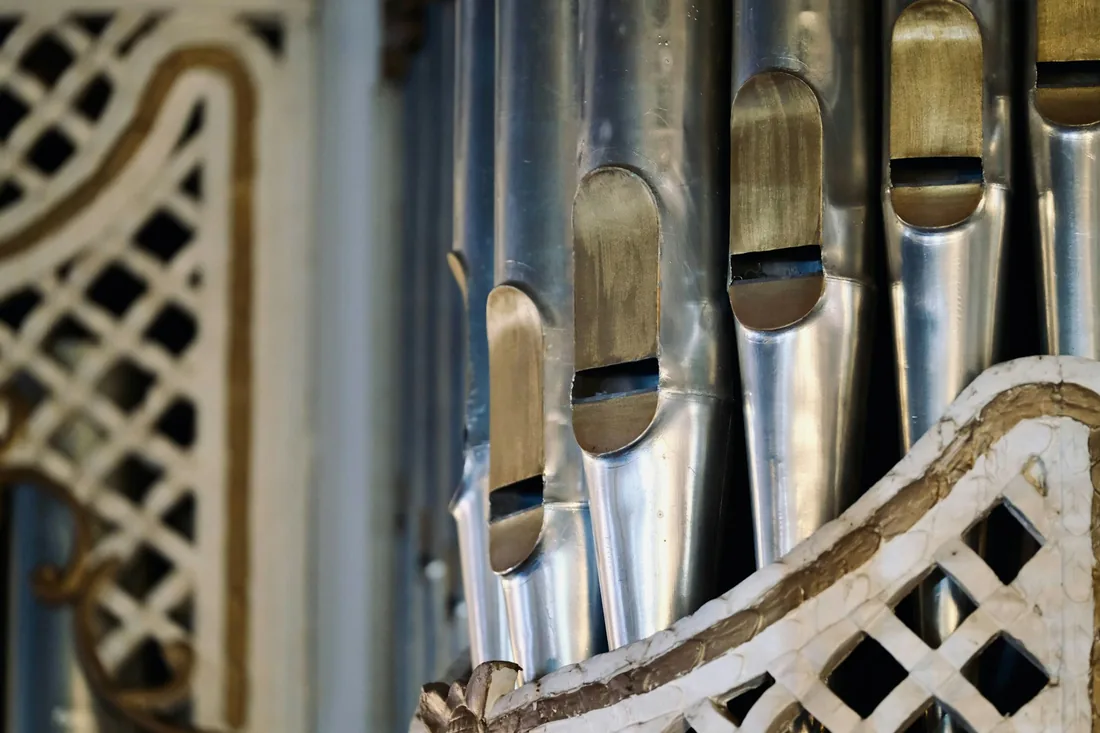

Detail úst kovových varhanních píšťal s horním rtem a jádrovým zářezem v prospektu nástroje
Ústa kovových píšťal v prospektu: horní ret, jádrový zářez a nálitek nohy rozhodují o tom, jak píšťala nasadí tón.
01 — Vzduchová cesta

Vzduchový systém: od měchu k noze píšťaly

Každý varhanní tón začíná dřív, než se dotknete klávesy. Vzduch se do nástroje dostává ventilátorem nebo — u historických a rekonstruovaných strojů — šlapacími měchy, projde tlumicí komorou, regulátorem tlaku a soustavou kanálů až pod vzdušnici. Cílem celé cesty je jediné: dodat píšťale klidný vzduch o stálém tlaku, který se nezachvěje, když varhaník sáhne do plného pléna.

Tlak se v dílně měří vodním sloupcem a udává se v milimetrech. Menší nástroje s převahou principálů a fléten se pohybují v nižších hodnotách, větší nástroje s bohatými jazyky potřebují tlak vyšší, někdy odstupňovaný zvlášť pro jednotlivé stroje. Nejde o abstraktní číslo: tlak spolu s menzurou a intonací určuje, jak píšťala nasadí, jak nese v prostoru a jak snadno se rozkolísá.

Zásobní měch — dnes nejčastěji plovoucí regulátor se skládaným rámem a závažím nebo pružinami — pracuje jako setrvačník. Pohltí rázy, které vzniknou při náhlé změně spotřeby, a vyrovná rozdíl mezi tím, kolik vzduchu ventilátor dodá a kolik ho nástroj právě spotřebuje. Když je poddimenzovaný nebo netěsný, projeví se to jako kolísání tónu při akordech v basu.

Netěsnosti jsou v této části nástroje nejčastější závadou vůbec. Kůže na měších stárne, klížené spoje kanálů vysychají, dřevo pracuje s vlhkostí prostoru. Proto se vzduchová cesta v dílně i na místě zkouší po částech: uzavře se úsek, natlakuje se a sleduje se pokles.

Na co se ptát u vzduchového systému

  • Jaký je jmenovitý tlak pro jednotlivé stroje a jak se měří?
  • Je regulátor dimenzován na plnou spotřebu s tutti a spojkami?
  • Jsou kanály vedeny bez zbytečných zlomů a zúžení?
  • Kde jsou přístupné revizní otvory pro kontrolu těsnosti?
  • Jak je řešen chod ventilátoru, aby jeho hluk nešel do prostoru?
02 — Vzdušnice

Vzdušnice: srdce rozvodu vzduchu

Vzdušnice je skříň, ve které se potkává vzduch pod tlakem, informace z klaviatury a volba rejstříků. Její konstrukce ovlivňuje nejen spolehlivost nástroje, ale i to, jak se tón chová při souzvuku více rejstříků na téže klávese.

Zásuvková vzdušnice pracuje s tónovými kancelami: každé klávese odpovídá jedna komora přes všechny rejstříky. Otevře ji jediný ventil ovládaný traktrou. Rejstříky se zapínají posuvnými zásuvkami — dřevěnými lištami s otvory, které se v okamžiku zapnutí srovnají s otvory ve stolici a pustí vzduch do nohou příslušných píšťal. Protože všechny píšťaly jednoho tónu sdílejí společnou kancelu, vzniká mezi nimi jemná vzájemná vazba, kterou stavitelé považují za jeden ze zdrojů souvislého, slitého zvuku.

Kuželková vzdušnice obrací uspořádání: společný prostor je rejstříkový a každá píšťala má vlastní kuželový ventil. Tón se otevírá pro každou píšťalu zvlášť, vazba mezi rejstříky mizí a nástroj lépe snáší vyšší tlaky a elektrické ovládání. Za to platí složitější mechanikou pod každou nohou a jinou charakteristikou nasazení.

Ať jde o kterýkoli typ, rozhoduje přesnost dřeva. Stolice, deska se zásuvkami i horní deska musí být rovinné v desetinách milimetru a musí zůstat rovinné i po letech kolísání vlhkosti. Proto se používá vyzrálé, dobře vysušené dřevo, lepené spoje se navrhují s ohledem na práci materiálu a plochy se v dílně opakovaně kontrolují.

03 — Materiál

Slitiny cínu a olova a jejich vliv na zvuk

Kovové píšťaly se odlévají ze slitiny cínu a olova, výjimečně z mědi nebo zinku u největších basů. Poměr obou kovů není libovolný a nevolí se podle ceny: mění tvrdost plechu, jeho vnitřní tlumení a chování při strojení i intonaci.

Slitiny s vysokým podílem cínu jsou tvrdší, pružnější a na povrchu vytvářejí typickou krystalickou kresbu. Tradičně se z nich dělají prospektové píšťaly a světlejší principály. Slitiny s převahou olova jsou měkčí, snáze se tvarují a bývají spojovány s hutnějším, temnějším a nosným tónem starých fléten a krytů. Mezi oběma póly leží celá škála pracovních poměrů, které si každá dílna upravuje podle repertoáru nástroje a podle prostoru.

Olovo je zdravotně rizikový materiál. Odlévání, broušení a pájení proto patří do prostor s odsáváním a s jasným režimem osobní hygieny; nejde o formalitu, ale o běžnou součást dílenské praxe.

Co poměr slitiny prakticky ovlivňuje

  • Tuhost stěny a tím i sílu vyšších složek v tónu
  • Stabilitu tvaru u vysokých a tenkostěnných píšťal
  • Náchylnost velkých basů k prosedání vlastní vahou
  • Chování materiálu při pájení podélného švu
  • Možnost pozdějších oprav a doplnění chybějících kusů
04 — Plech

Odlévání a strojení plechu

Plech na píšťaly vzniká přímo v dílně. Roztavená slitina se lije na dlouhý licí stůl potažený plátnem; posuvná licí truhlík­ová bedna se po stole táhne rovnoměrným tempem a za sebou nechává pás kovu. Rychlost tahu, teplota kovu i vlhkost plátna rozhodují o tloušťce a o vnitřní struktuře odlitku. Ochlazený pás se nechá odležet, protože čerstvě odlitý kov ještě mění rozměry.

Následuje strojení — ruční hoblování plechu na požadovanou tloušťku. Plech se táhne pod nožem a postupně se srovnává, dokud nemá po celé ploše stejnou sílu. Tloušťka se odstupňovává podle polohy: basové píšťaly potřebují silnější stěnu, aby se nedeformovaly, diskantové naopak tenčí, aby zbytečně netlumily rozechvění vzduchového sloupce.

Z hotového plechu se podle šablony vyříznou rozviny těla, nohy a nálitku. Tělo se stočí na trnu, podélný šev se sletuje, přiletuje se jádro a noha, vyřízne se ústa a vytvoří se horní ret. Práce zůstává ruční, protože každá píšťala má jinou šablonu a jinou tloušťku stěny.

  1. Roztavení a promíchání slitiny v požadovaném poměru
  2. Odlití pásu na licí stůl a odležení
  3. Strojení na cílovou tloušťku podle polohy v rejstříku
  4. Rozvin a vyříznutí dílů podle šablony
  5. Stočení těla, letování švu, vsazení jádra a nohy
  6. Vyříznutí úst, tvarování horního rtu a zaříznutí jádrového zářezu

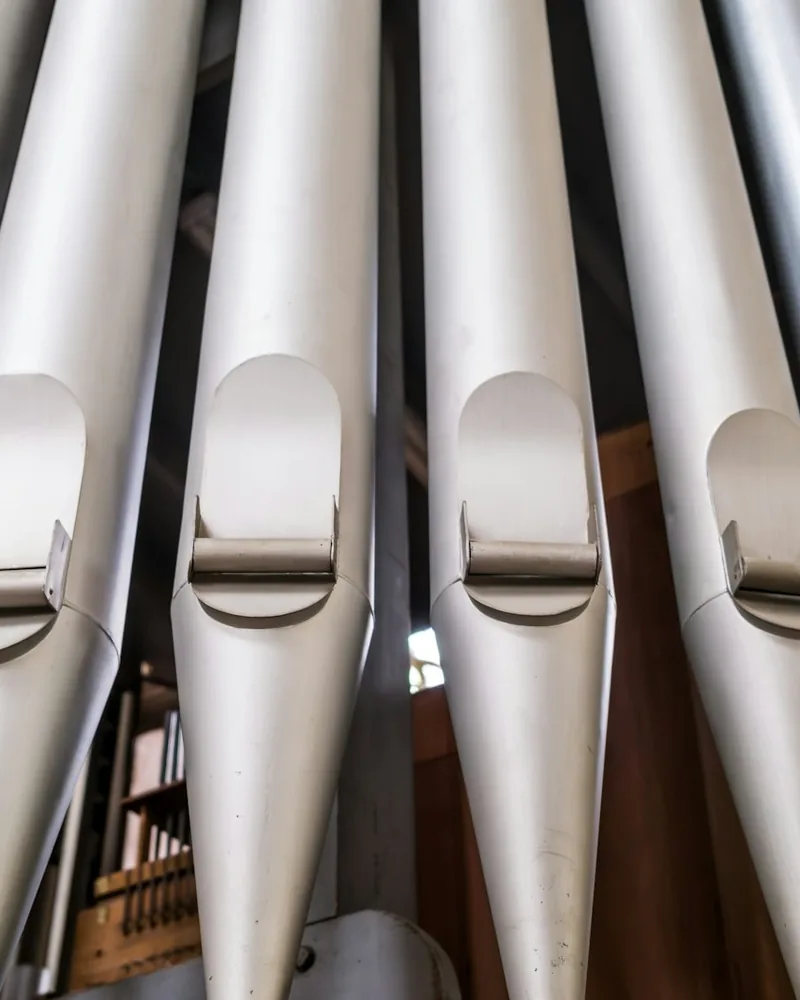

Svislé kovové varhanní píšťaly zblízka: nohy, jádra a horní rty v jedné řadě rejstříku
Řada píšťal jednoho rejstříku: šířka úst a průměr těla se s každým půltónem plynule mění podle zvolené menzury.
05 — Menzura

Menzura a barva tónu

Menzura je vztah mezi délkou píšťaly a jejími ostatními rozměry — především průměrem těla, šířkou úst a výškou horního rtu. Délka určuje výšku tónu, menzura určuje jeho barvu. Dvě píšťaly stejné délky mohou znít jako úzký, průrazný smyk i jako široká, měkká flétna.

Protože se s rostoucí výškou tónu délka zkracuje, nemůže průměr klesat ve stejném poměru — píšťaly by v diskantu ztratily nosnost. Stavitelé proto pracují s řadami, ve kterých se průměr zmenšuje pomaleji než délka; obvyklým vodítkem je zdvojení průměru po zhruba šestnácti až sedmnácti půltónech, s odchylkami podle rejstříku a podle prostoru.

Široká menzura tlumí vyšší harmonické a dává plný, fléten­ový tón. Úzká menzura je posiluje a vede ke smykavému, jasnějšímu zvuku. Šířka úst a výška horního rtu s tím pracují dál: vyšší ret podporuje základní tón, nižší dovolí píšťale znít bohatěji a rychleji nasadit.

Menzura se navrhuje k danému kůru. Suchý, tlumený prostor s kobercem a dřevěnými lavicemi potřebuje jiné rozměry než kamenný kostel s dlouhým dozvukem. Proto se rozměrová tabulka celého nástroje sestavuje až po prohlídce prostoru, ne z katalogu.

  • Široká menzura — nosný základní tón, méně vyšších složek
  • Úzká menzura — jasnější, smykavý charakter
  • Nižší horní ret — rychlejší nasazení, bohatší spektrum
  • Vyšší horní ret — klidnější, kulatější tón
06 — Dřevo

Dřevěné píšťaly a jejich stavba

Dřevěné píšťaly jsou nejčastěji čtyřhranné a skládají se ze čtyř desek: přední s ústy a jádrem, zadní a dvou bočnic. Používá se smrk, borovice, dub nebo hruškové dřevo — každé s jiným poměrem tuhosti a hmotnosti a s jiným nárokem na opracování. Dřevo musí být vysušené na vlhkost blízkou té, která panuje v cílovém prostoru; jinak se spoje po instalaci rozejdou.

Ústa se u dřevěné píšťaly tvoří jinak než u kovové: jádro je vsazený hranol s jádrovou štěrbinou, horní ret je zaříznutá hrana přední desky, případně doplněná dřevěným nebo koženým nástavcem. Kryté rejstříky se uzavírají zátkou s koženým těsněním, kterou lze při ladění posouvat — kryt zní o oktávu níž než otevřená píšťala stejné délky, což je hlavní důvod, proč se používá v basových polohách, kde by otevřená píšťala nebyla kam umístit.

Klih, lepené spoje a povrchová úprava vnitřku hrají větší roli, než se zdá. Hladký vnitřek s ostrými hranami u úst udrží proud vzduchu tvarovaný; nerovnost nebo zbytek lepidla se projeví šumem, který v dozvuku nezmizí.

07 — Jazyky

Jazykové rejstříky: jiný způsob, jak rozechvět vzduch

Retné píšťaly tvoří tón lomením vzduchového proudu o horní ret. Jazykové rejstříky pracují jinak: vzduch rozkmitá pružný kovový jazýček v žlábku a rezonátor nad ním kmitání zesílí a vytvaruje. Odtud pochází charakteristická ostrost trompet, hutnost pozounů i nosová barva krátkých rejstříků typu regál.

Sestava jazyku je jemná mechanika. Botka drží žlábek, jazýček je k němu přitlačen klínem a ladicí drát určuje, jaká část jazýčku volně kmitá. Posunutím drátu dolů se kmitající délka zkracuje a tón stoupá; nahoru naopak klesá. Tvar rezonátoru — kónický, válcový, krátký nebo plné délky — pak rozhoduje, které složky se prosadí.

Jazyky jsou nejcitlivější částí nástroje. Reagují na teplotu rychleji než retné rejstříky a snadno se rozladí prachem, který se usadí mezi jazýčkem a žlábkem. Proto se u sezónní údržby kontrolují jako první a proto se v dispozicích umisťují tak, aby k nim byl skutečný přístup — ne jen teoretický.

Nejčastější příčiny selhání jazykového tónu

  • Prach nebo kousek nečistoty ve žlábku
  • Posunutý či uvolněný ladicí drát
  • Nedosedající klín, který nedrží jazýček v poloze
  • Zdeformovaný nebo zkorodovaný jazýček
  • Nesprávně nasazený rezonátor po předchozím zásahu
08 — Traktura

Traktura mechanická a elektrická

Traktura je spojení mezi klávesou a ventilem. U mechanické traktury vede od klávesy soustava tenkých dřevěných táhel — abstraktů — přes úhelníky a vahadla přímo k ventilu ve vzdušnici. Varhaník cítí v prstech okamžik, kdy se ventil otevírá, a může tímto okamžikem vědomě pracovat. Právě tato zpětná vazba je hlavním důvodem, proč mechanická traktura zůstává první volbou u nástrojů určených pro starší repertoár.

Cena za to je konstrukční přísnost. Trasa musí být co nejkratší a nejpřímější, počet přenosových bodů co nejmenší, hmotnost táhel co nejnižší. U velkých nástrojů nebo u odsazeného hracího stolu se to nedá vždy splnit a odpor kláves roste; pomáhá se rejstříkovými pomůckami, ale fyzika zůstává.

Elektrická traktura nahrazuje mechanický přenos kontaktem a magnetem u ventilu. Hrací stůl lze umístit prakticky kamkoli, spojky a předvolby se řeší snadno a odpor kláves je stálý bez ohledu na počet zapnutých rejstříků. Přímý hmatový kontakt s ventilem však mizí a nástroj je závislý na funkčnosti elektrických částí, které mají jinou životnost než dřevo a kůže.

Vedle obou krajních řešení existují kombinace: mechanická hrací traktura s elektrickou rejstříkovou, nebo pneumatické systémy, s nimiž se často setkáváme u nástrojů z první poloviny dvacátého století. U starších strojů je volba obvykle dána tím, co se dochovalo a co dává smysl zachovat.

09 — Intonace

Intonace na místě: dokončení nástroje v prostoru

Varhany se nedají dokončit v dílně. Píšťaly se v dílně předintonují, aby vůbec spolehlivě mluvily, ale konečná podoba tónu vzniká až na kůru — v prostoru, který má vlastní dozvuk, vlastní teplotu a vlastní pohltivost. Intonace je proto poslední a nejdelší fáze stavby.

Intonér pracuje s několika prostředky. Zúžením nebo rozšířením otvoru v noze mění množství vzduchu, které do píšťaly proudí. Zářezy do jádra ovlivňují tvar a rozpad vzdušného proudu, a tím rychlost i charakter nasazení. Výška horního rtu a jeho zaříznutí rozhoduje o poměru základního tónu a vyšších složek. U některých rejstříků se přidávají vousy, které proud stabilizují.

Cílem není, aby každá píšťala zněla co nejzajímavěji. Cílem je řada, ve které soused nevyčnívá, přechod mezi oktávami je plynulý a celý rejstřík má jednu barvu od nejnižšího po nejvyšší tón. Teprve pak se rejstříky poslouchají společně a upravuje se jejich vzájemná rovnováha.

Intonace je nevratná v tom smyslu, že zásah do jádra nebo rtu už nelze jednoduše vzít zpět. Proto se postupuje po malých krocích, poslouchá se z prostoru — ne od píšťaly — a mezi zásahy se dělají pauzy, protože sluch se během dlouhé práce unaví.

10 — Provoz

Ladění a sezónní údržba

Varhany se ladí za provozní teploty, tedy za takové, při jaké se na nástroj skutečně hraje. Rychlost zvuku ve vzduchu roste s teplotou, a s ní roste i výška tónu retných píšťal — zhruba o tři centy na každý stupeň Celsia. Nástroj vyladěný v prázdném vytopeném kostele proto zní jinak, než když se prostor zaplní lidmi.

Retné a jazykové rejstříky navíc reagují nestejně. Retná píšťala mění výšku podle teploty vzduchu ve svém sloupci, jazýček podle vlastní pružnosti a hmotnosti, tedy mnohem méně. Z toho plyne známý jev: po výrazné změně teploty se jazyky rozejdou s retnými rejstříky, i když se sám nástroj nezměnil. Doladění jazyků je proto běžnou součástí péče, ne známkou závady.

Otevřené kovové píšťaly se ladí posuvem ladicího kroužku nebo přihnutím okraje, kryté posunem zátky, dřevěné podle konstrukce. U prospektových píšťal se ladění drží na minimu, protože opakované ohýbání okraje kov unavuje.

Roční rytmus péče o nástroj

  • Sledovat teplotu a relativní vlhkost na kůru po celý rok, ne jen před laděním
  • Vyhýbat se rychlému vytápění prostoru; postupná změna nástroji škodí méně
  • Před sezónou zkontrolovat těsnost měchů, kanálů a vzdušnic
  • Doladit jazykové rejstříky po výraznější změně teplotního režimu
  • Odstranit prach z prostoru varhan dřív, než se dostane do píšťal
  • Nechat prohlédnout trakturu — odpor kláves a doběh ventilů
  • Vést jednoduchý záznam zásahů, aby byl vývoj nástroje dohledatelný
11 — Obsah

Co na Barebro najdete

Barebro publikuje výkladové texty o varhanářské dílně a o nástroji jako celku. Materiál je uspořádán podle postupu stavby: nejprve vzduchová cesta a vzdušnice, potom výroba píšťal z kovu a ze dřeva, dále menzura a jazykové rejstříky, nakonec traktura, intonace a péče o hotový nástroj.

Texty vysvětlují souvislosti a pojmy, se kterými se lze setkat v dokumentaci nástroje nebo v rozhovoru s varhanářem. Nejsou návodem k samostatnému zásahu do varhan: většina popsaných operací vyžaduje dílenské vybavení, zkušenost a přímý přístup k nástroji.

  • Souvislé výklady jednotlivých částí nástroje a jejich funkce
  • Vysvětlení odborných pojmů v běžné češtině
  • Přehledy a kontrolní seznamy pro orientaci v tématu
  • Popis materiálů a jejich chování v čase

Doplňující informace o zaměření projektu jsou na stránce O projektu.
